本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油风能发交流接触器组高低压配动力箱的效用： 1、适度的计算用电量。 2、简单方便对电路系统的升降操作方法。 3、有较高的安全保障安全防护定级，能形象直观的提示电源线路的导通感觉。

项目名称：656KW柴油机发电量设备单机配电箱主要元件明细清单
配电盘箱一般电气元件明细
项目编号	公司名称	规格为型号规格为	公司的	数据	厂
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	风能发三相电超临界锅炉把握器	HGM6110	只	1	众智
3	生产发直流电机电机转速把控好器	C2002	只	1	孚创
4	电流电源功能模块功能模块	DC24V	只	1	众智
5	小型的正中间继设备	HH54P    DC24V	只	2	正泰
6	小型的里头继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

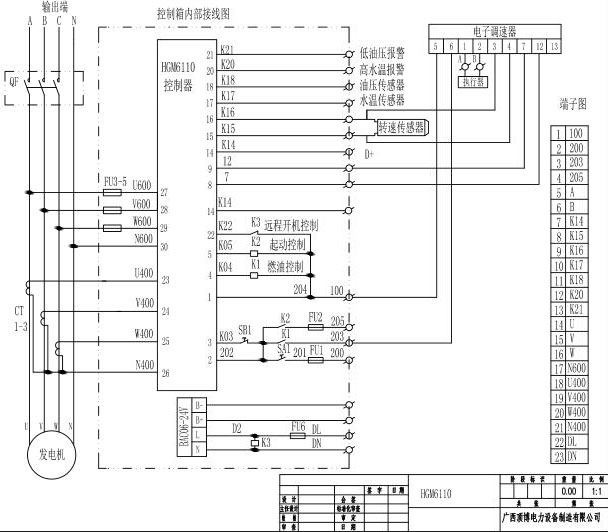

656KW广西顶博发电机组制造单机配电箱元件线路图
